2.690,00 lei TVA inclus
/
Cod produs:

Plată Securizată:
  • Visa
  • Mastercard
  • Google Pay
  • Apple Pay
  • Maestro

Am primit solicitarea dvs. Vă vom contacta în cel mai scurt timp.

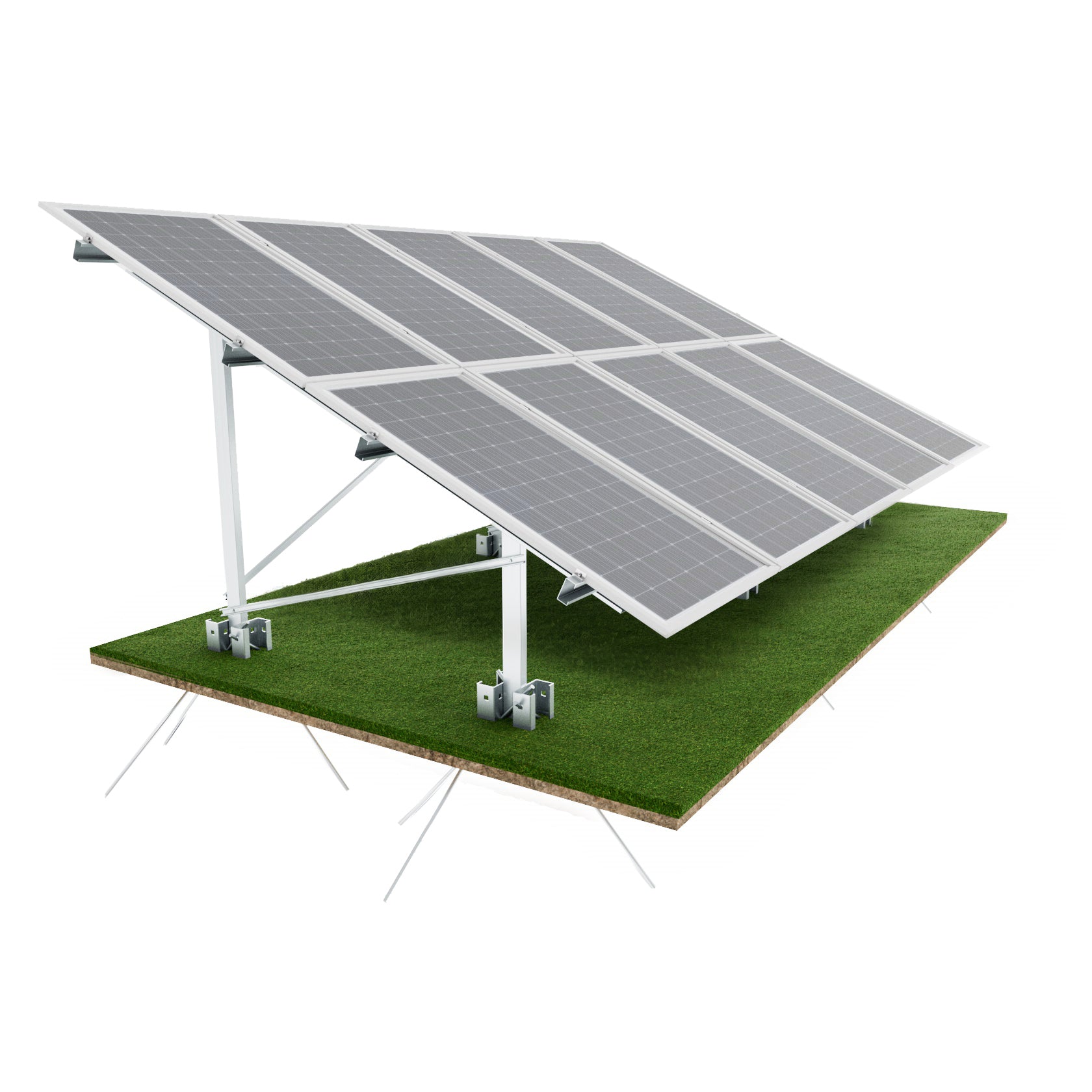

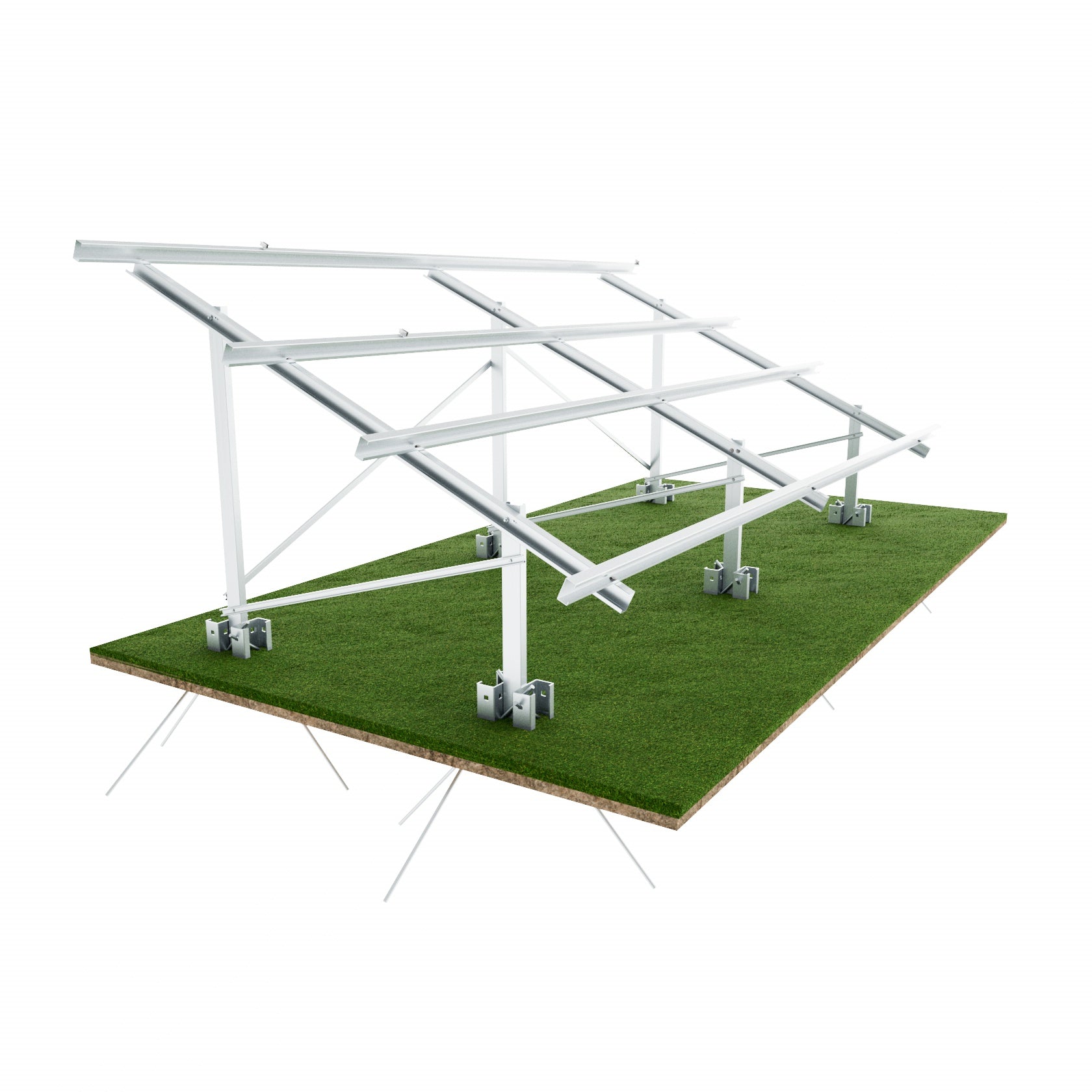

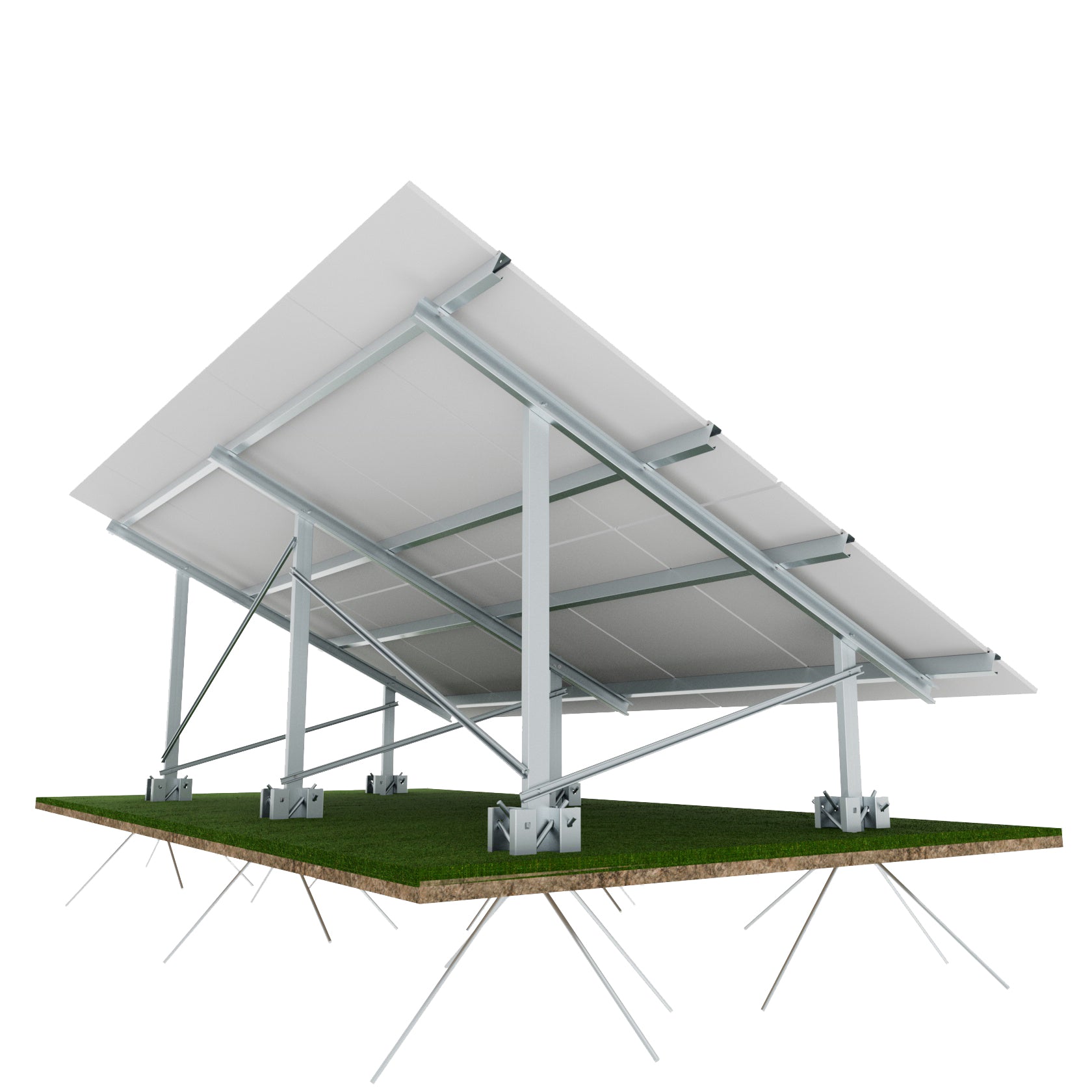

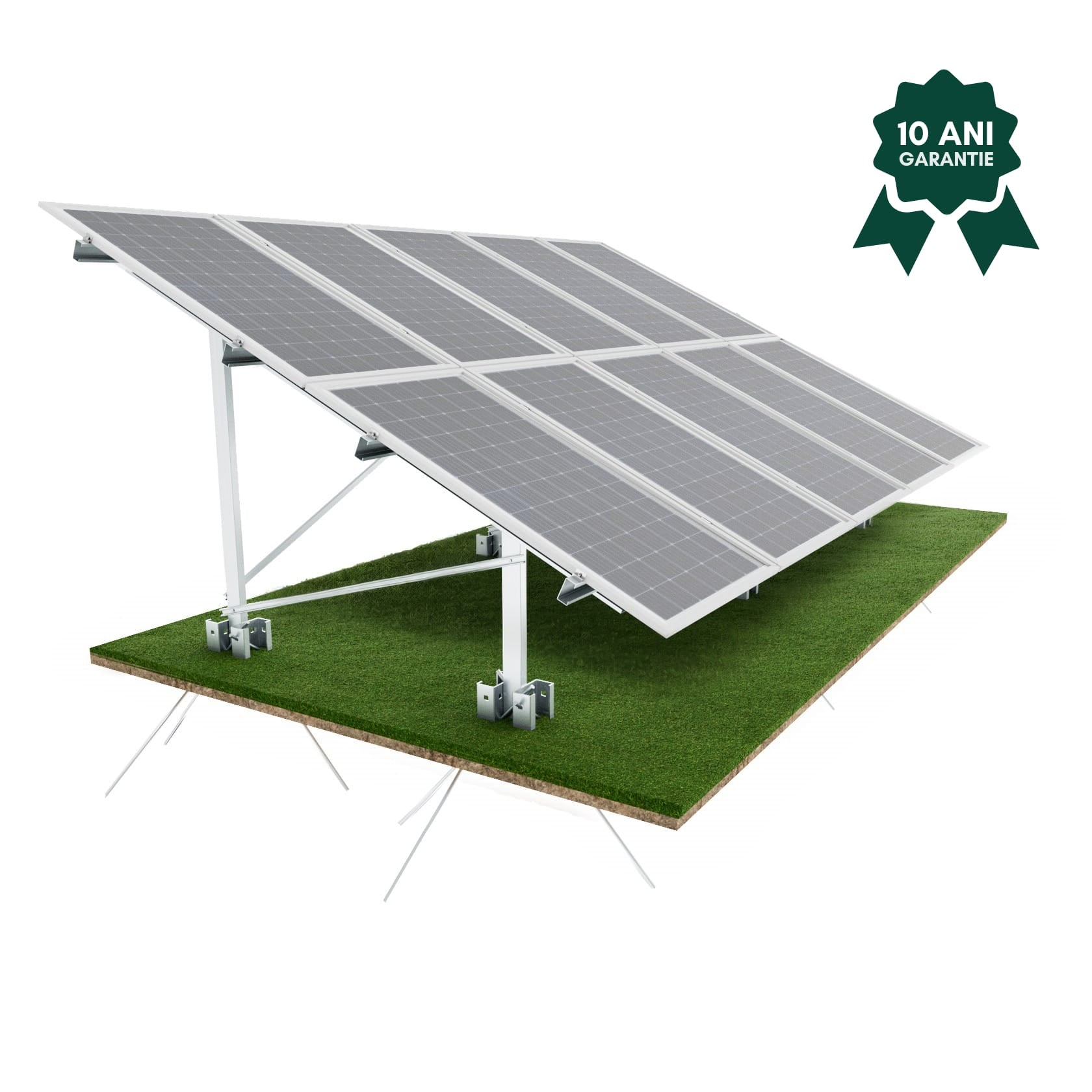

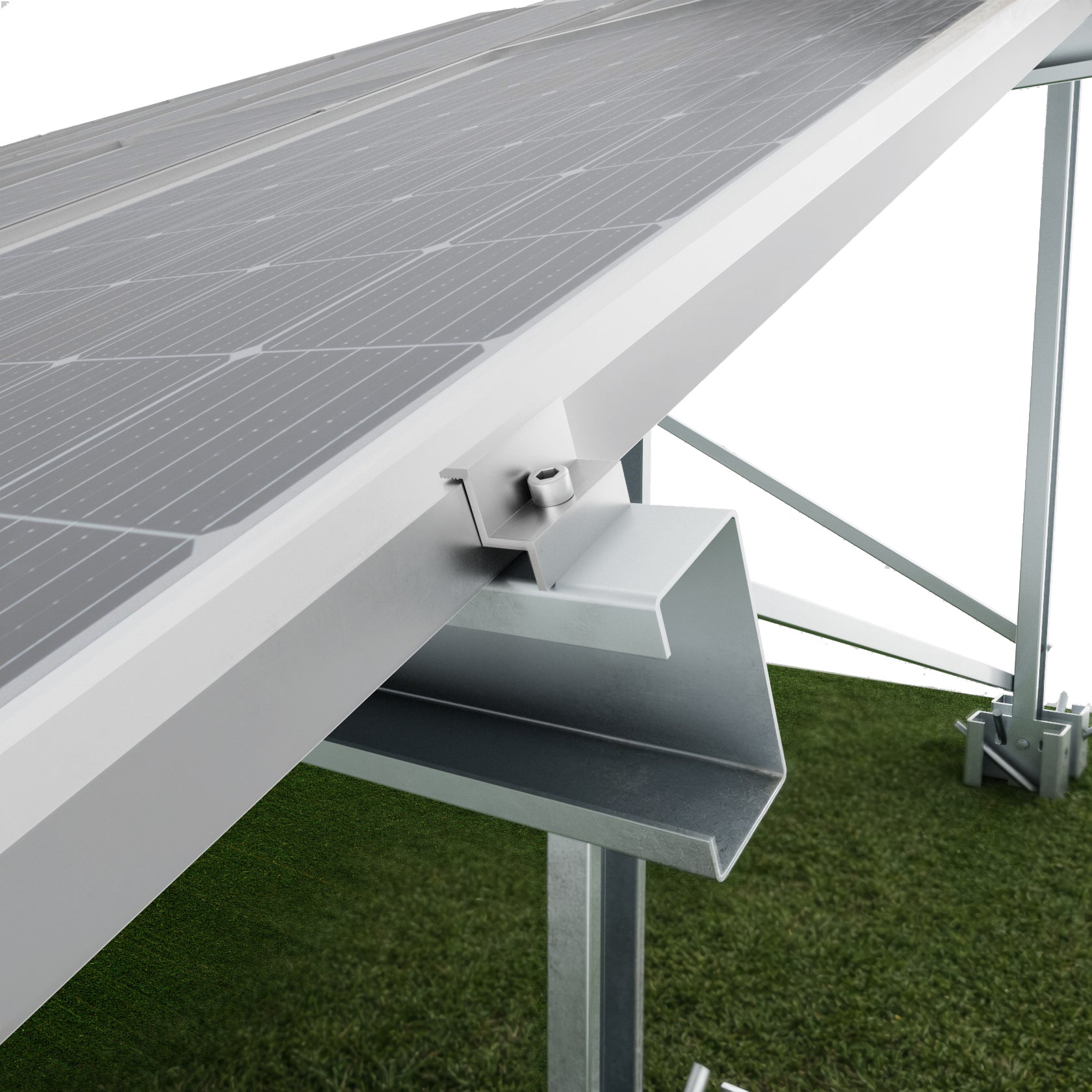

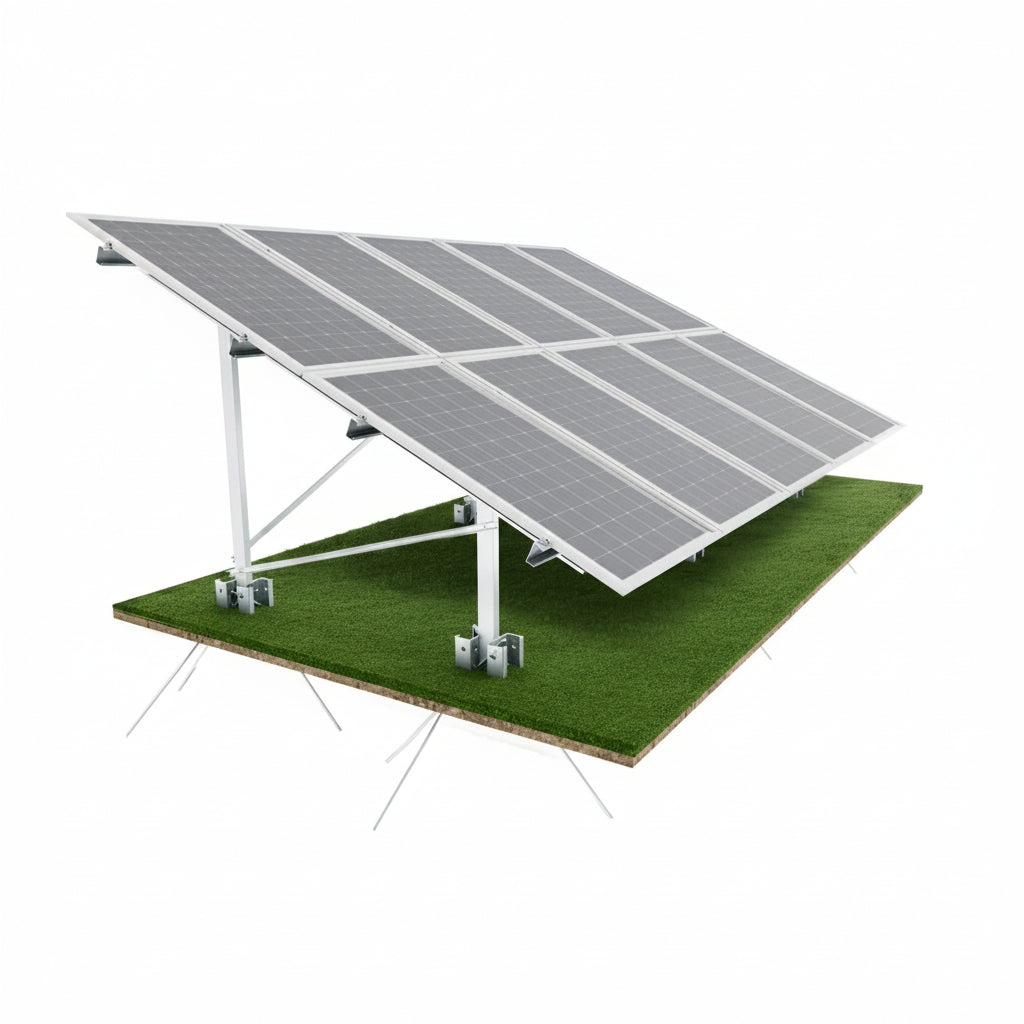

Kitul de structură pentru montaj la sol tip „X" este soluția ideală pentru instalarea a 10 panouri fotovoltaice în configurație 2x5. Construit din oțel structural S350GD zincat la cald (Z275 gr/m²), sistemul se fixează direct în sol prin țăruși oblici bătuți cu picamerul, fără fundație din beton, la un unghi fix de 25°. Cu o greutate totală de ~173 kg și proiectat pentru condiții climatice dificile.

Structura sol MODEL X, cu tarusi oblici, unghi 25°, 10 panouri, material S350GD+Z275

Specificații tehnice

Caracteristică Detalii
Tip produs Structură de montaj pentru panouri fotovoltaice pe sol, tip "X"

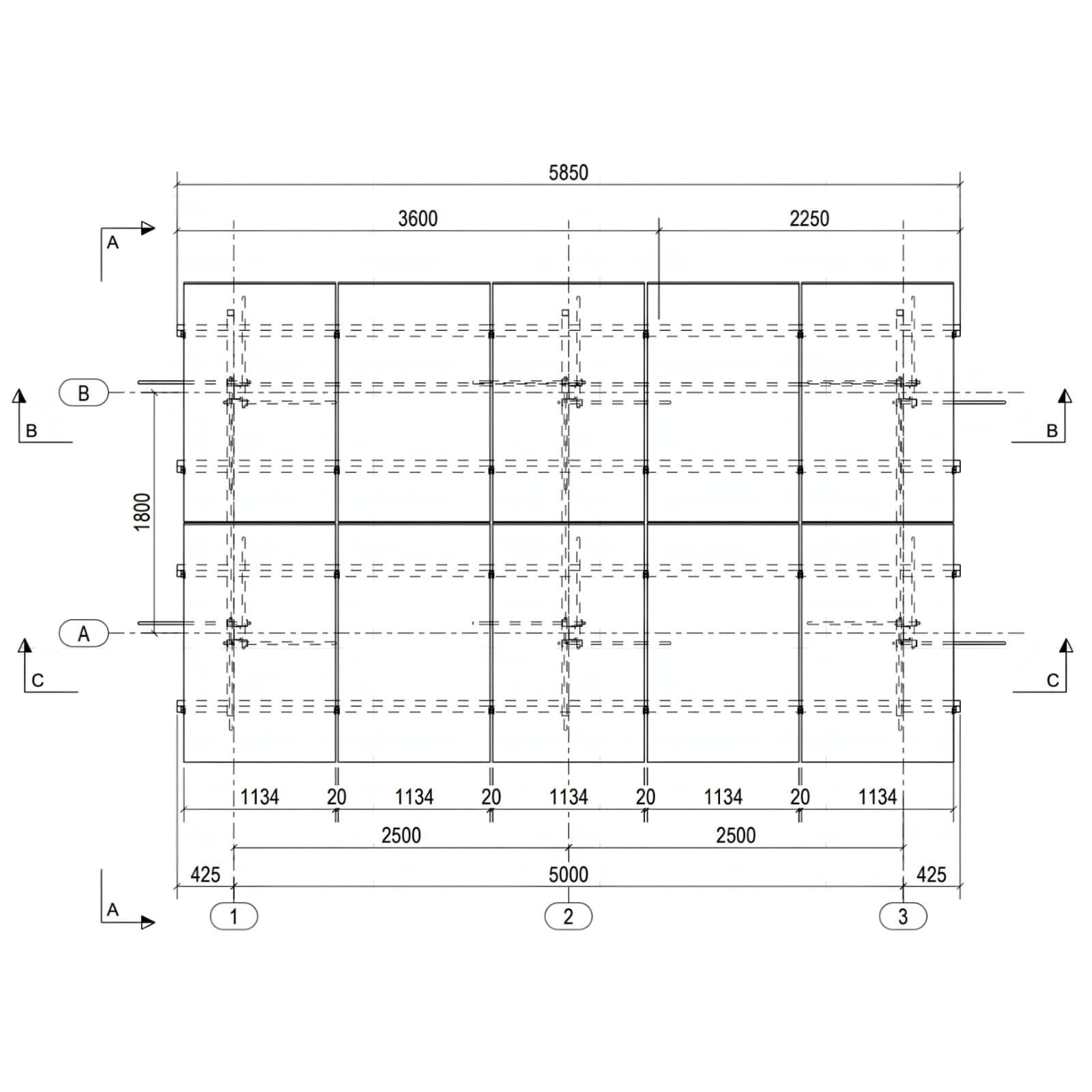

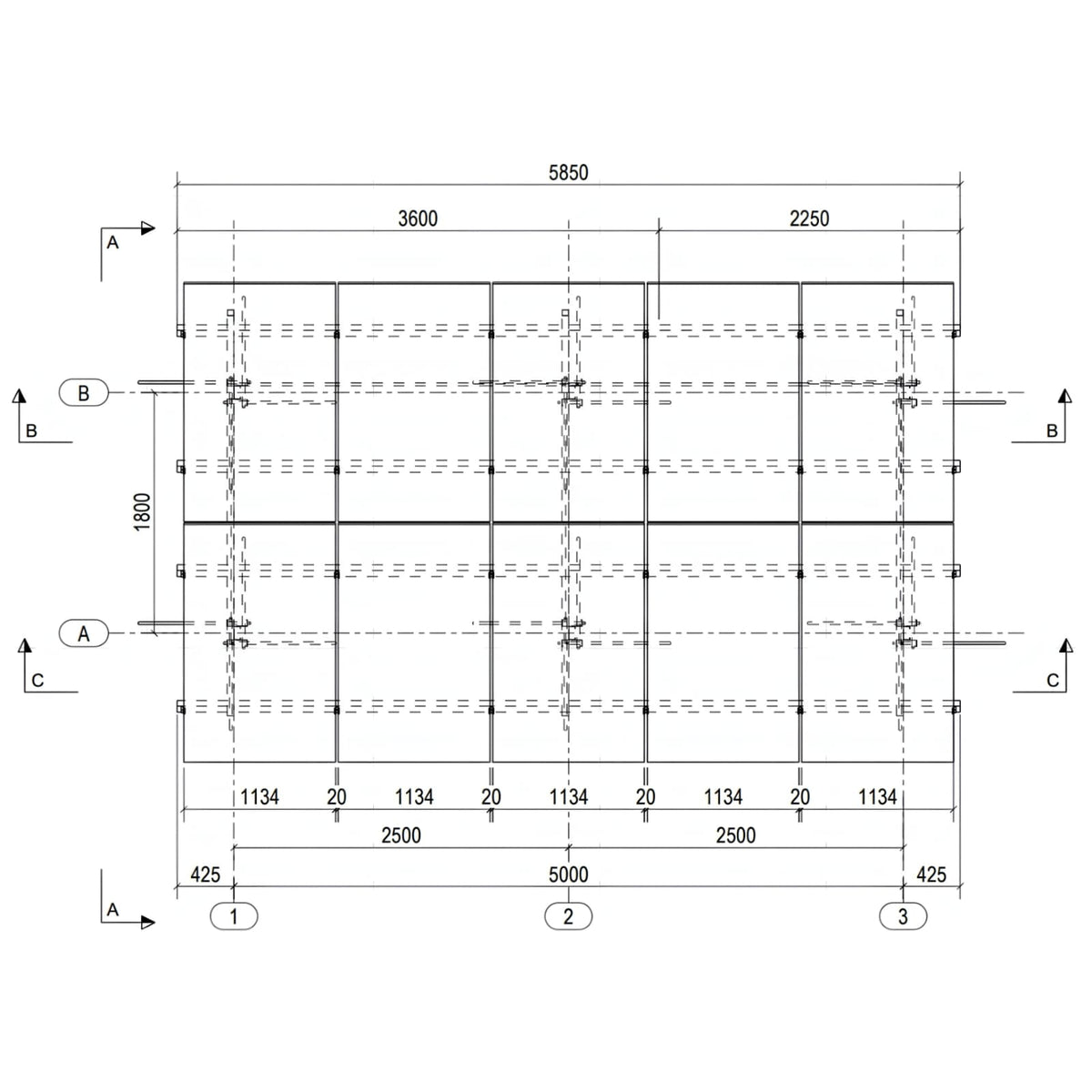

Număr panouri compatibile 10 buc (aranjare 2 x 5)
Configurație montaj 2 rânduri x 5 panouri, orientare Sud, panou vertical
Material structură Oțel structural S350GD, zincat la cald, minim Z275 gr/m² (profile tip C și U)
Material protecție metal Zinc (Zn) 275 g /m²

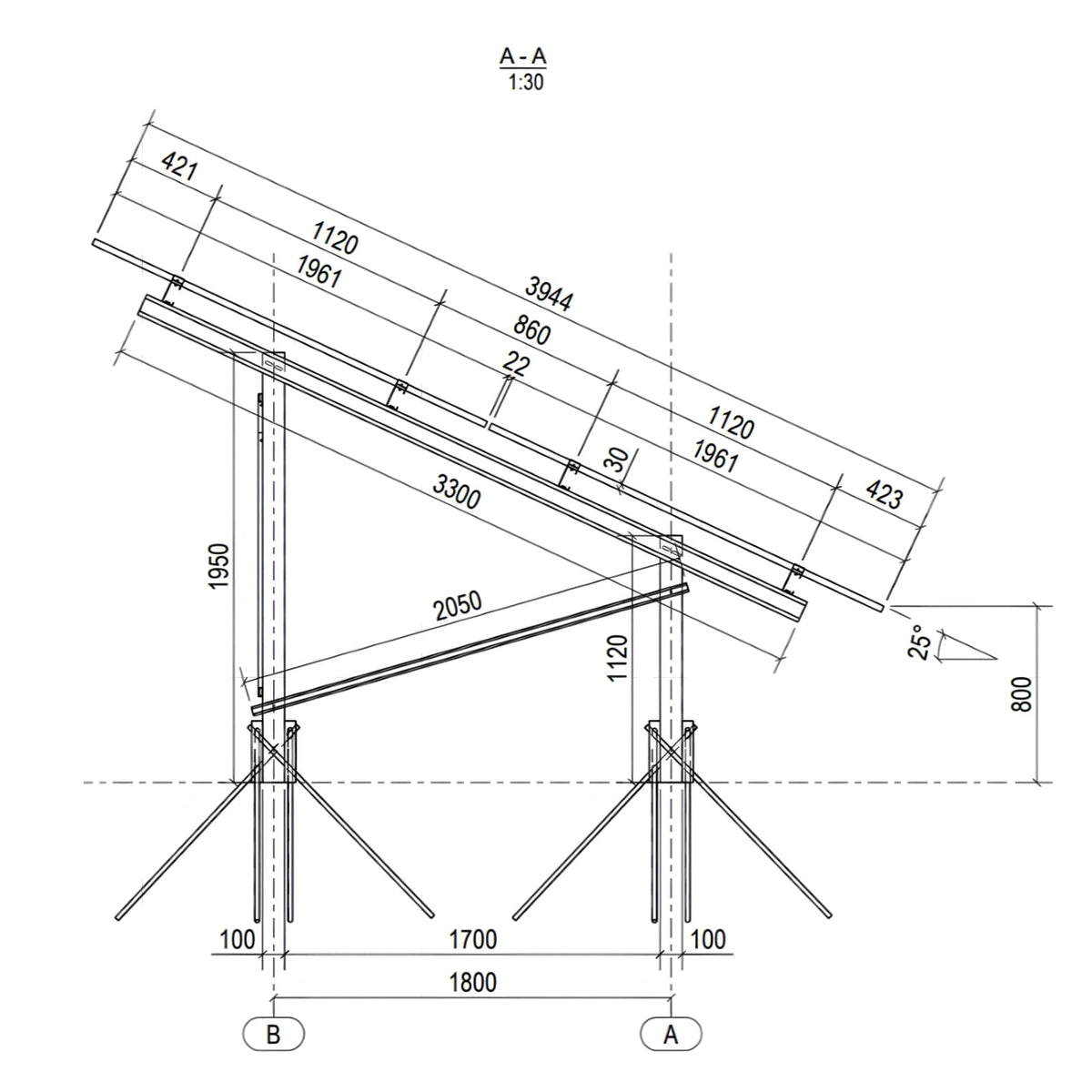

Dimensiune panou compatibil 1961 x 1134 x 30 mm

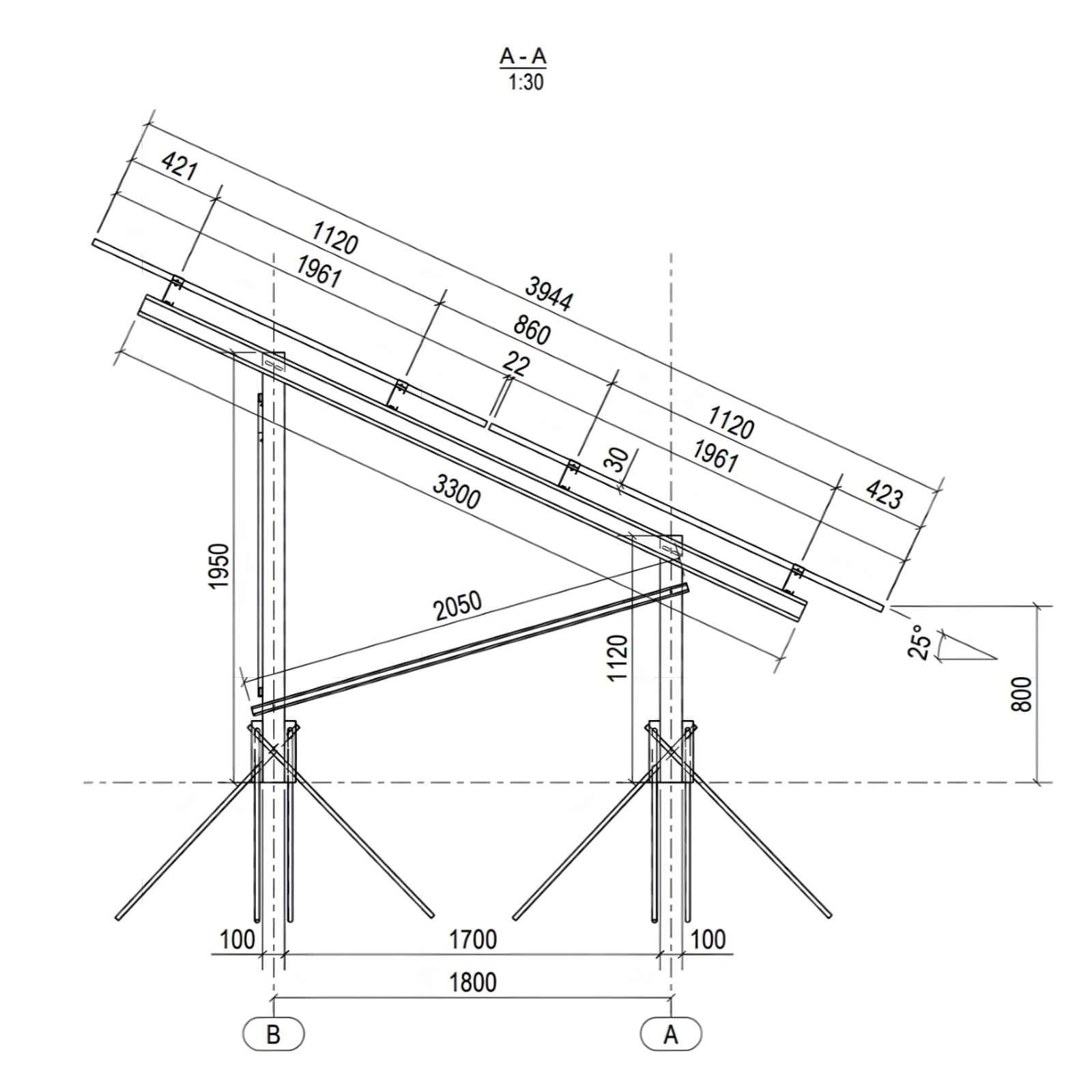

Unghi de montaj Fix la 25°

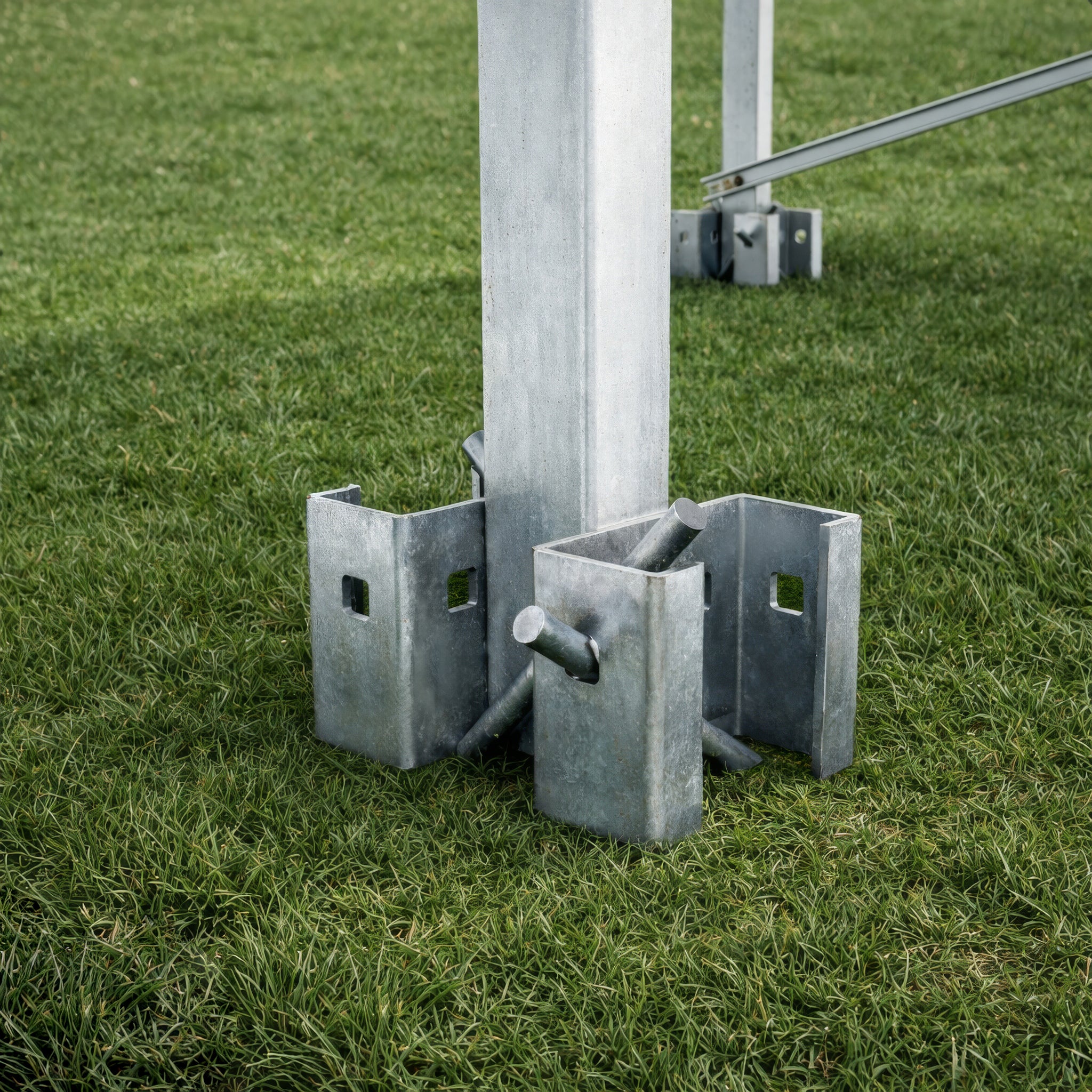

Sistem de fixare în sol Țăruși oblici D20 L=1,2 m, bătuți cu picamerul, fără fundație din beton
Interax travei 2500 mm
Greutate kit ~173 kg
Condiții climatice de proiectare Zăpadă – sk = 2,00 kN/m², Vânt – vb = 30,98 m/s, qb = 0,60 kN/m²
Componente structură incluse Stâlpi față și spate (C100/50/17-2mm), grinzi (C100/50/17-2mm), pane (C100/50/17-2mm), contravântuiri tubulare (U40/40-2mm), suporți stâlpi (C153/50/17-3mm), cleme de capăt și intermediare, organe de asamblare
Detalii cantitative componente Stâlpi nord: 3 buc și sud: 3 buc
Suport montaj C153/50/17-3mm: 12 buc
Contravântuiri: 5 buc
Pane: 4 buc
Grinzi transversale CC100-2.0-18-50: 3 buc
Clemă capăt cu șurub M8×35: 8 seturi
Clemă mijloc cu șurub M8×35: 16 seturi
Zona de utilizare recomandată Montaj la sol, instalații fotovoltaice rezidențiale sau comerciale mici
Termen de livrare 5–7 zile, în limita stocului disponibil
Deschideți fișa tehnică

Întrebări frecvente

Da, atâta timp cât panourile se încadrează în dimensiunile și grosimile suportate, kitul este compatibil cu dimensiunile tuturor producătorilor de panouri fotovoltaice.

Da, structura poate fi replicată modular prin adăugarea unui nou ax alăturat, păstrând aceeași aliniere și distanțare între rânduri.

Poate fi montat pe teren ușor înclinat, însă pentru diferențe mari de nivel este necesară pregătirea terenului sau adaptări suplimentare pentru aliniere corectă.

Montajul este unul mecanic, prin batere cu picamer sau baros, îmbinări prin șuruburi și profile predefinite. Se recomandă echipă tehnică sau instalator autorizat pentru fixare corectă și siguranță maximă.

Structura din oțel galvanizat S350GD+Z275 necesită mentenanță minimă. Se recomandă verificare anuală a prinderilor și a stabilității, mai ales după condiții meteo extreme.

Sistemul este calculat la încălcările prevăzute de normativele europene, s-au folosit in calculul structural următorii coeficienți:
Zăpadă – sk = 2,00 kN/m2
Vânt – vb = 30,98 m/s, qb = 0,60 kN/m2
