ISOTRAP Mini
Sisteme Pentru Acoperis Inclinat
Un sistem economic și ușor pentru montarea panourilor solare pe acoperișuri trapezoidale sau sandwich. Asigură instalare rapidă și sigură cu elemente pre-asamblate. Profilurile din aluminiu 6063 T66, conforme EUROCODE, rezistă la zăpadă, vânt și cutremure. Include bandă EPDM pentru etanșare și adaugă doar ~0,45 kg/m², cu o garanție de 12 ani.

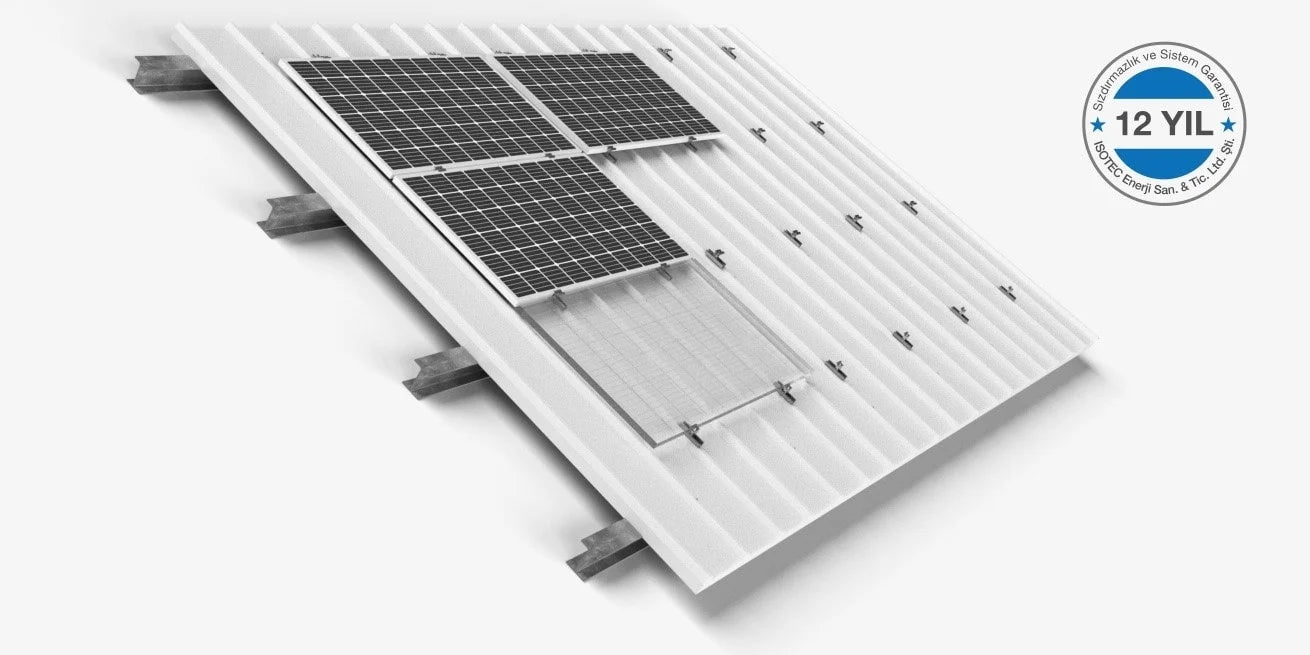

Sistemul „ISOTRAP Mini” este o soluţie eficientă şi economică de montaj pentru panouri solare pe acoperişuri trapezoidale sau de tip sandwich, cu 5 nervuri.
Acest sistem este proiectat pentru instalare orizontală şi oferă o instalare rapidă şi sigură, beneficiind de elemente pre-asamblate. Profilurile de aluminiu produse din material 6063 T66 sunt dimensionate conform solicitărilor pentru zăpadă, vânt şi cutremur, în conformitate cu standardele EUROCODE. Sub profilurile din aluminiu se aplică bandă EPDM pentru a evita infiltraţiile de apă între profil şi învelitoare.
Suplimentar, sistemul adaugă doar ~0,45 kg/m² la încărcătura suplimentară pe acoperiş, fiind unul dintre cele mai uşoare sisteme de montaj disponibile. Beneficiază de garanţie de 12 ani.
Acest sistem este proiectat pentru instalare orizontală şi oferă o instalare rapidă şi sigură, beneficiind de elemente pre-asamblate. Profilurile de aluminiu produse din material 6063 T66 sunt dimensionate conform solicitărilor pentru zăpadă, vânt şi cutremur, în conformitate cu standardele EUROCODE. Sub profilurile din aluminiu se aplică bandă EPDM pentru a evita infiltraţiile de apă între profil şi învelitoare.
Suplimentar, sistemul adaugă doar ~0,45 kg/m² la încărcătura suplimentară pe acoperiş, fiind unul dintre cele mai uşoare sisteme de montaj disponibile. Beneficiază de garanţie de 12 ani.
Utilizare: Acoperișuri trapezoidale și sandwich cu 5 coame
Orientare: Layout orizontal
Compatibilitate panouri solare: L = 1550–2450 mm / W = 950–1200 mm / H = 35–45 mm
Fixare la acoperiș: Șurub ascuțit cu garnitură
Materiale utilizate: Șine – Aluminiu 6063-T66; Cleme – Aluminiu 6005-T6; Garnituri – Cauciuc EPDM; Elemente de fixare – Oțel inox A2-70 & bimetal
Încărcare suplimentară: ≈0,45 kg/m²
Interval pitch (pas fixare): max. 285 mm (dacă pitch-ul este mai mare, sistemul nu respectă punctele de conectare specificate de producătorul panoului)
Opțiuni de dimensiune standard: 100 mm
Garanție produs: 12 ani.
Orientare: Layout orizontal
Compatibilitate panouri solare: L = 1550–2450 mm / W = 950–1200 mm / H = 35–45 mm
Fixare la acoperiș: Șurub ascuțit cu garnitură
Materiale utilizate: Șine – Aluminiu 6063-T66; Cleme – Aluminiu 6005-T6; Garnituri – Cauciuc EPDM; Elemente de fixare – Oțel inox A2-70 & bimetal
Încărcare suplimentară: ≈0,45 kg/m²
Interval pitch (pas fixare): max. 285 mm (dacă pitch-ul este mai mare, sistemul nu respectă punctele de conectare specificate de producătorul panoului)
Opțiuni de dimensiune standard: 100 mm
Garanție produs: 12 ani.
